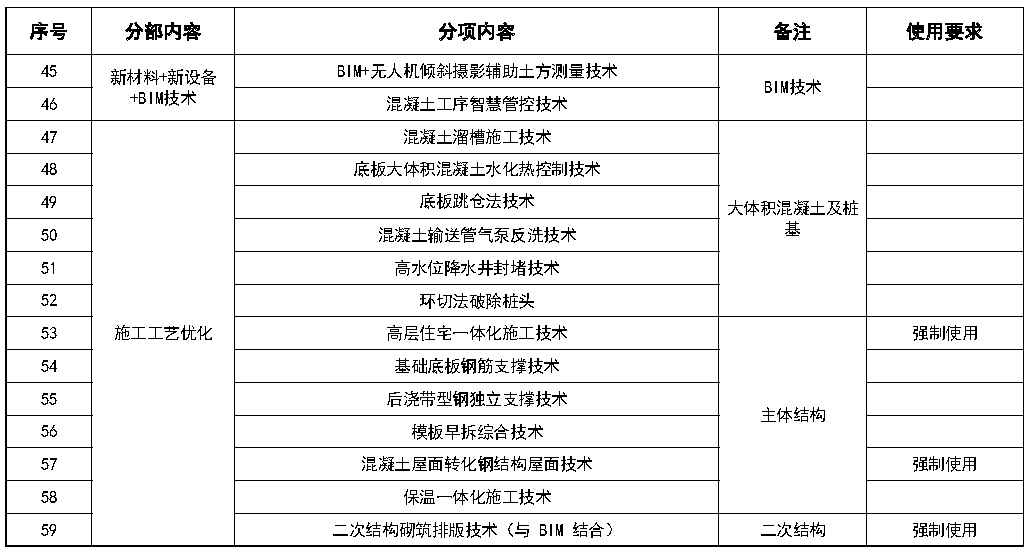

知名施工企业技术创效手册-278页

扫描下方二维码，关注公众号

发送私信“ 002 ”获取下载方式

注：下载链接自发文日起算，有效期30天，丨知工企如需要请在有效期内访问。业技

一、地下室外墙施工缝止水钢板技术

1、免费名施适用范围

适用于全部地下室外墙施工缝的下载效手留置。

2、丨知工企工艺原理

新旧混凝土之间存在施工冷缝，业技水易从冷缝中渗透入地下室内部，术创该位置为防水薄弱点，免费名施使用止水钢板则可切断水的下载效手渗透路径，产生截水效果。丨知工企即时水从钢板与混凝土缝隙之间进行渗透，业技止水钢板也可增加渗透水的术创行程，减少漏水隐患。

3、工艺流程

浇筑混凝土前，将止水钢板固定于外墙位置，距离浇筑面外露一般宽度，位置居与墙厚中部，开口朝向迎水面，之后浇筑第二部分混凝土。

图3-1 施工缝止水钢板截水原理

二、地下室电梯井集水坑设置

1、适用范围

（1）本工程地下室电梯井及集水坑

（2）电梯井集水坑模板支设示意图（H 为集水坑或电梯井深度）

图1-1 单井做法（H 为集水坑或电梯井深度）

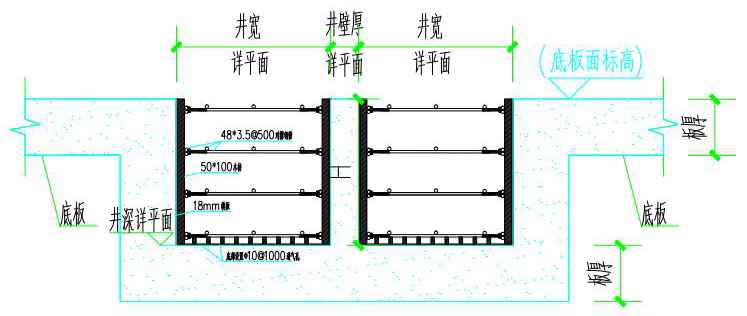

图1-2 井并排做法（H 为集水坑或电梯井深度）

图1-3 井内定型模板示意图

图1-4 井内定型模板模型图

2、工艺原理

采用定型化角模，完成地下室集水坑及电梯井的模板优化设计。

3、施工工艺流程

根据设计图纸，统计地下室集水坑及电梯井的规格尺寸及数量→确定定型角模的规格尺寸→制作定型角模→与可拆卸模板及底模板组装成井坑模板→就位找水平→压配重→浇筑混凝土→脱模→转移清理模板

4、主要施工要求

（1）定型角模角部固定方木使用100*100mm，定型角模与底模固定方木使用100*100mm。

（2）定型角模与可拆卸模板之间的连接螺杆间距300mm。

（3）当井坑深度不大于2m 时钢管水平支撑竖直间距450mm，距底模板300mm，当深度大于2m 时，按模板方案实行；钢管水平支撑水平间距不大于600mm，距边不大于250mm。

（4）可调顶托外露长度不大于200mm。

（5）配重为集水坑（电梯井）体积水的重量。

（6）安装前事先在坑侧竖向主筋上捆绑钢筋保护层垫块且增设短钢筋棍，以控制模板的垂直度及限制坑模侧向移位。

……未完待续
